JQHSY-10×24遠程控制氣動絞車，采用壓縮空氣為動力，推動TMH4活塞式氣動馬達工作。通過二級齒輪減速，把扭矩傳給滾筒。該氣動絞車還具有停車剎車功能，為了保證氣動絞車的安全性。適合海上、陸地油田鉆井二層平臺上拖拉鉆桿及套管之用。氣動絞車的操縱，是靠馬達體上的手操縱轉向閥實現正轉、反轉、停止等項動作。
產品特點
1.起動扭矩大，可以帶載起動，可實現正反轉。
2.操作簡單、快捷，機動性強，運行靈活可靠。
3.實用性強，特別適應于雪雨、高潮濕、易爆、易燃、天氣等各種惡劣的工作環境。
4.體積小、重量輕、噪聲低、易于搬運和快速安裝。
型號Type
JQHSY-10x24
1
壓縮空氣力（MPa）Pressure of compressed air（MPa）
0.6-0.7
2
額定牽引率（Kn）Pated tractionforce （kN）
5
3
鋼絲繩速度（m/min） Wire rope velocity （m/min）
48
4
氣動機
Pneurnatic
Motor
額定功率（Kw）Rated power（Kw）
4
氣缸數（個）Cyinder number(piece)
6
氣缸直徑（mm）Cyinder diameter（mm）
65
耗氣量（L/S）Air consurnption（L/S）
130
5
Drum
滾筒
數量（個） Number(piece)
1
直徑（mm）Diameter（mm）
175
寬度（mm）Wicdth（mm）
198
輪緣直徑（mm） Wheel rimdiamter（mm）
290
容繩量（m）Rope content（m）
120
6
鋼絲繩直徑（mm）Wire
8
7
進氣管直徑 iniet diameter（mm）
20
7

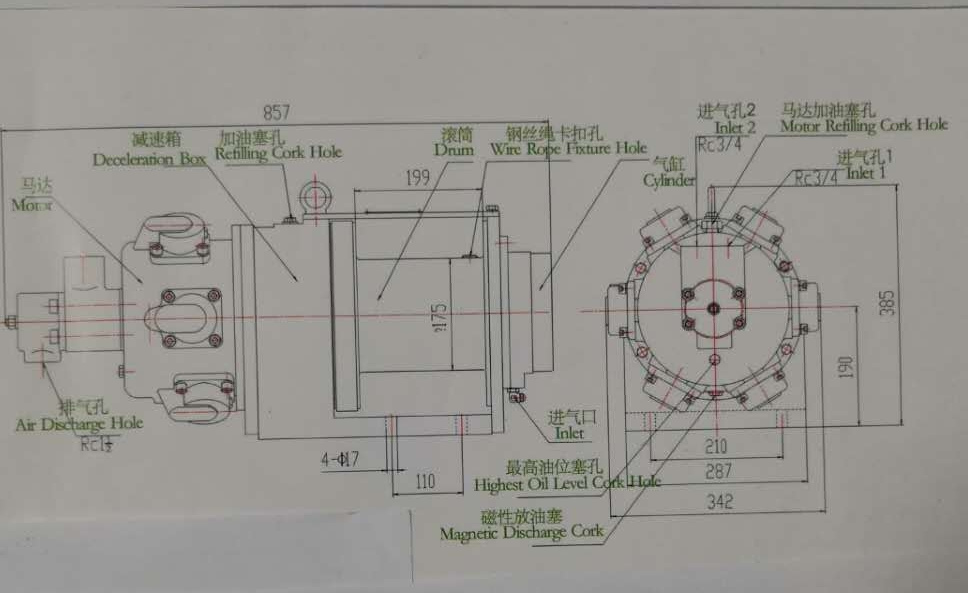

外形尺寸
overall dimension
長（mm） length（mm）
867
寬（mm） wicth（mm）
342
高（mm） Height
440
9
重量（Kg） Weight
126
10
遠程控制距離
6-15
